產品名稱 Wire Wound Inductor for Power Line
系列名 SLF Series
類型名 10145 Type
產品編號 SLF10145T-220M1R9-PF



產品供應狀態 PROD




  產品規格

表面安裝分類 Yes
工藝 wire wound type
形狀 SMD
尺寸代碼 10145
主體橫寬(L) Nom 10.1 m m
主體縱長(W) Nom 10.1 m m
主體高度(T) Nom 4.5 m m
額定電感 Nom 22 micro H
電感容差％ Min -20 %
Max 20 %
電感測定頻率 Nom 1 k Hz
直流電阻 Nom 0.0591  Ohm
直流電阻容差(％) Min -20 %
Max 20 %
額定電流 Max 1.9  A
額定電壓(取決于L變化) Max 2.1  A
上升溫度 30 deg C
端子材質 Cu
有無極性表示 No
有無磁屏蔽 Yes
適用焊接方法 Reflow,Iron Soldering
電感測定器名稱 4194A IMPEDANCE/GAIN-PHASE ANALYZER HP, or equivalent (Measured at 1kHz/0.5V)
直流電阻測定器名稱 MATSUSHITA VP-2941A DIGITAL MILLIOHM METER, or equivalent
使用溫度范圍(包括自己上升的部分) Min -20 Cel
Max 90 Cel
保存溫度范圍 Min -40 Cel
Max 90 Cel
重量 Nom 1.3 g
     概要/用途/特點

概要 The SLF series are wire wound SMD inductor characterized by low DC resistance, and high current handling capacities.
用途 PC, HDD, LCD-TV, Plasma-TV, DVD-recorder, and other Audeo-Visual equipment, etc.
特點 The SLF series are characterized by low profile.
Low DC resistance, and high current handling capacities.
Flat bottom surface ensures secure, reliable mounting.
Provided in embossed carrier tape packaging for use with automatic mounting machines.
  包裝信息

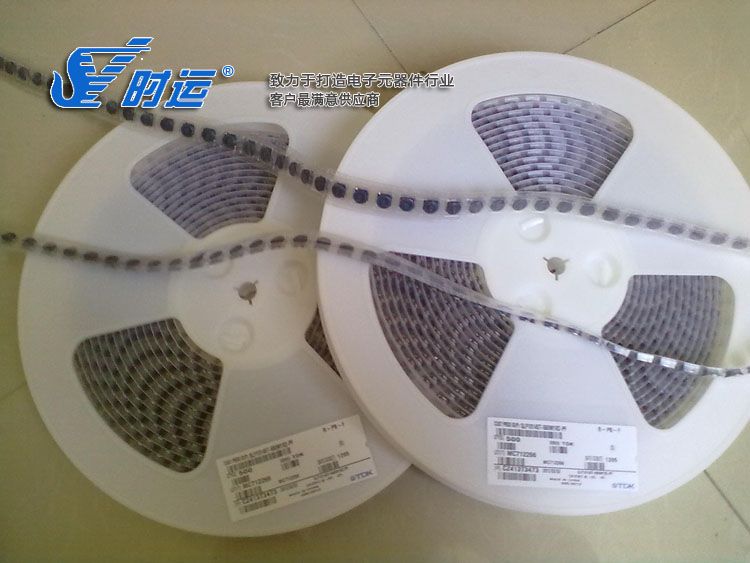

包裝形式 Blister (Plastic)Taping [330mm Reel]
最少包裝數 Nom 500 Pcs
最少供貨數 Nom 500 Pcs





 安全注意

 本資料還記述了安全性相關注意規定的對象產品。
使用產品時,對于安全性方面的規定,請與敝公司聯系咨詢。

 改良,更改預告

 記載內容，在沒有予告的情況下有可能改進和變更，請予以諒解。
